توضیحات
ولتاژ های تخصیصی برای این نوع از کابل ها به شرح زیر می باشند :
U۰/U(Um)= ۰.۶/۱(۱. ۲)KV.
در تخصیص ولتاژ کابل ها U0/U(Um) ، U۰ و U و (Um) عبارتندر از :
U۰ : ولتاژ اسمی میان هادی و زمین در فرکانس صنعتی است.
U: ولتاژ اسمی میان هادی ها است .
Um : بیشترین مقدار ولتاژ ( بالاترین ولتاژ شبکه ) است .

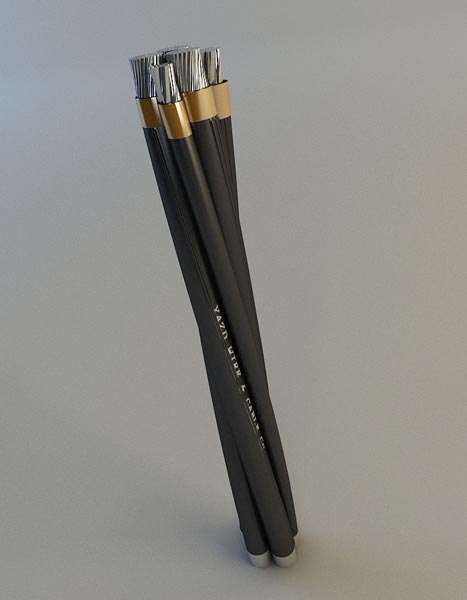

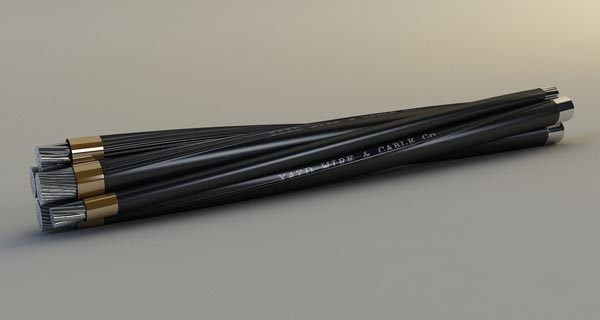

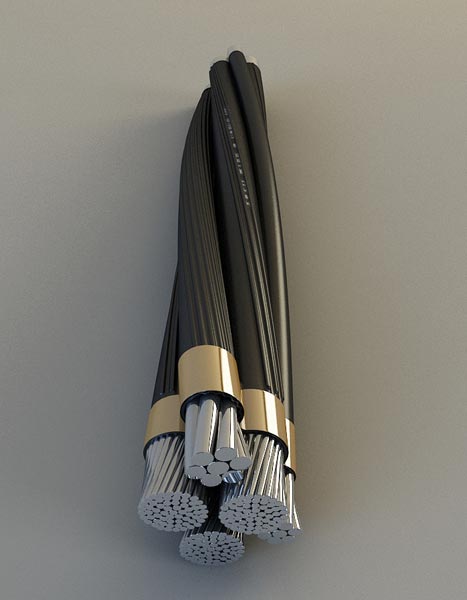

*جزئیات ساختمان کابل
– سطح مقطع هادی :
فاز : ۱۶ تا ۱۵۰ میلیمتر مربع
نول/مسنجر : ۱۶ تا ۹۵ میلیمتر مربع
روشنایی : ۱۶ تا ۳۵ میلیمتر مربع ( در صورت نیاز)
-جنس هادی :
هادی فاز : آلومینیوم
هادی نول/مسنجر : آلویمینیوم تقویت شده با مغزی فولادی (ACSR )
هادی روشنایی : آلومینیوم ( در صورت نیاز)
-نوع هادی :
فاز : گرد-فشرده
نول/مسنجر : غیر فشرده
روشنایی : گرد-فشرده ( در صورت نیاز)
– عایق : پلی اتیلن کراسلینک شده (XLPE ) یا HDPE مشکی رنگ و مقاوم در برابر شرایط جوی
– طراحی : کابل ها دارای یک یا سه رشته جهت فاز و یک یا دو رشته جهت سیستم های روشنایی می باشند که به دور رشته نول/مسنجر عایق شده و یا فاقد عایق تابیده می شوند.
– جهت شناسایی رشته ها از خطوط برجسته استفاده می گردد.
*استاندارد ها: BS 7870 , NFC 33-209
