ولتاژ تخصیصی برای این نوع از کابل ها به شرح زیر می باشند :

U_۰/U(U_m)= ۰.۶/۱(۱. ۲)KV .

در تخصیص ولتاژ کابل ها نماد U0/U(U_m) با پارامتر های U_۰ و U و (U_m) نمایانگر :

U_۰ : ولتاژ اسمی میان هادی و زمین یا حفاظ فلزی در فرکانس صنعتی است .

U: ولتاژ اسمی میان هادی ها است .

U_m : بیشترین مقدار ولتاژ ( بالاترین ولتاژ شبکه ) است .

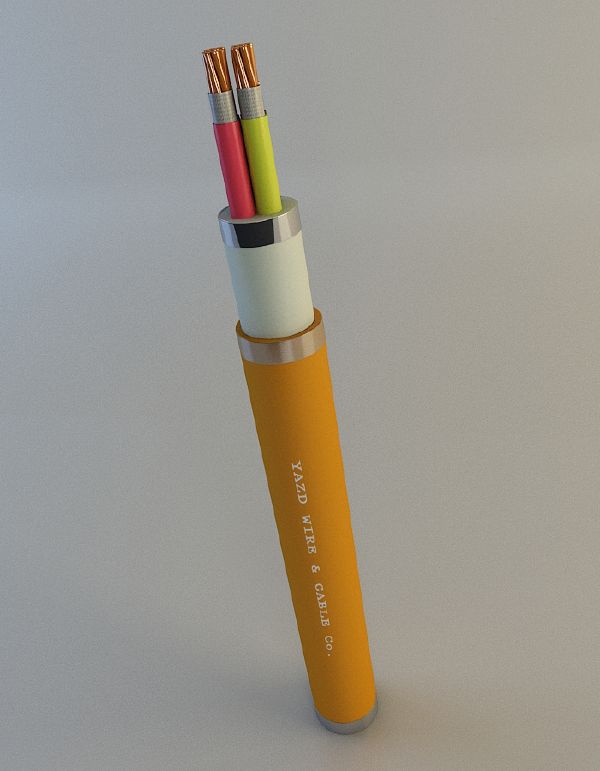

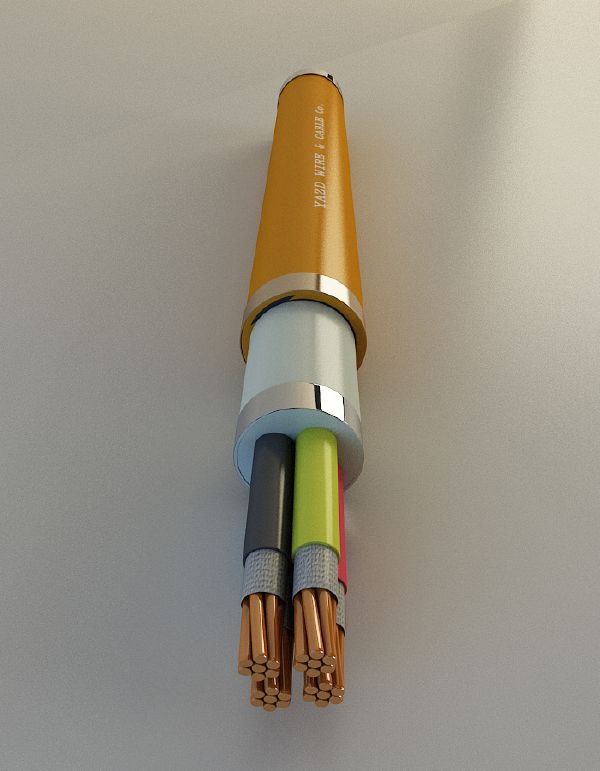

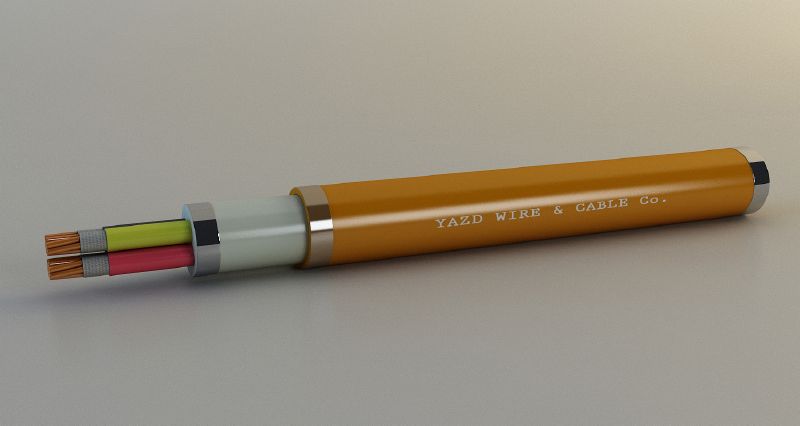

*جزئیات ساختمان کابل

– سطح مقطع هادی : تا ۶۳۰ میلیمتر مربع

-تعداد رشته : یک تا پنج رشته

-جنس هادی :مس آنیل شده بدون اندود/ قلع اندود

-نوع هادی : تک لا ( کلاس ۱ ) ، نیمه افشان ( کلاس ۲) ، افشان ( کلاس ۵) / بصورت گرد یا سکتور

-عایق اولیه : نوار میکا

– عایق ثانویه: پلی اتیلن کراسلینک شده (XLPE ) یا PVC

– پر کننده (فیلر)/ غلاف داخلی : PVC یا مواد هالوژن فری (LSHF) ( در صورت نیاز)

-روکش نهایی : PVC یا مواد هالوژن فری (LSHF)

*سایر مشخصات قابل ارائه در این نوع محصول:

– مقاوم در برابر اشعه ماوراء بنفش (Ultra violet (UV) resistant colored outer sheath)

– کم دود (Low smoke and fume (LSF))

– هالوژن فری و تاخیر انداز شعله (Halogen free and flame retardant (HFFR))

– ضد روغن و هیدروکربن ها (Oil & hydrocarbon resistant)

*استاندارد ها: IEC60331,IEC60502-1,VDE0271,ISIRI3569-2
