توضیحات
ولتاژ های تخصیصی برای این نوع از کابل ها به شرح زیر می باشند :
U۰/U(Um)= ۰.۶/۱(۱. ۲) KV – ۱.۸/۳(۳.۶) KV.
در تخصیص ولتاژ کابل ها نماد U0/U(Um) با پارامتر های U۰ و U و (Um) نمایانگر :
U۰ : ولتاژ اسمی میان هادی و زمین یا حفاظ فلزی در فرکانس صنعتی است .
U: ولتاژ اسمی میان هادی ها است .
Um : بیشترین مقدار ولتاژ ( بالاترین ولتاژ شبکه ) است .
*جزئیات ساختمان کابل
– سطح مقطع هادی : تا ۶۳۰ میلیمتر مربع
-تعداد رشته : یک تا پنج رشته
-جنس هادی :مس آنیل شده بدون اندود/ قلع اندود ، آلومینیوم
-نوع هادی : تک لا ( کلاس ۱ ) ، نیمه افشان ( کلاس ۲) ، افشان ( کلاس ۵) / بصورت گرد یا سکتور
– عایق : پلی اتیلن کراسلینک شده (XLPE ) یا PVC
– پر کننده (فیلر)/ غلاف داخلی : PVC یا PE

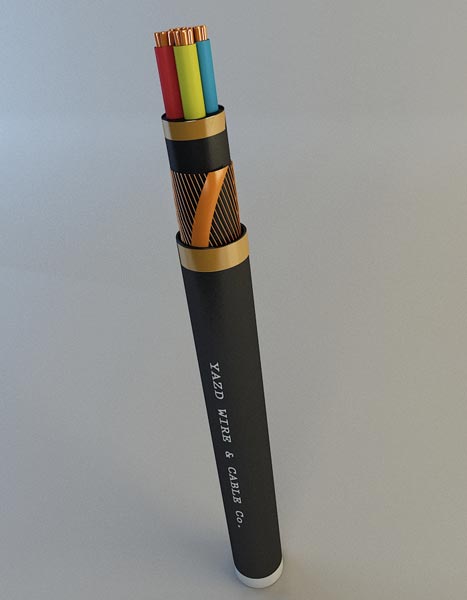

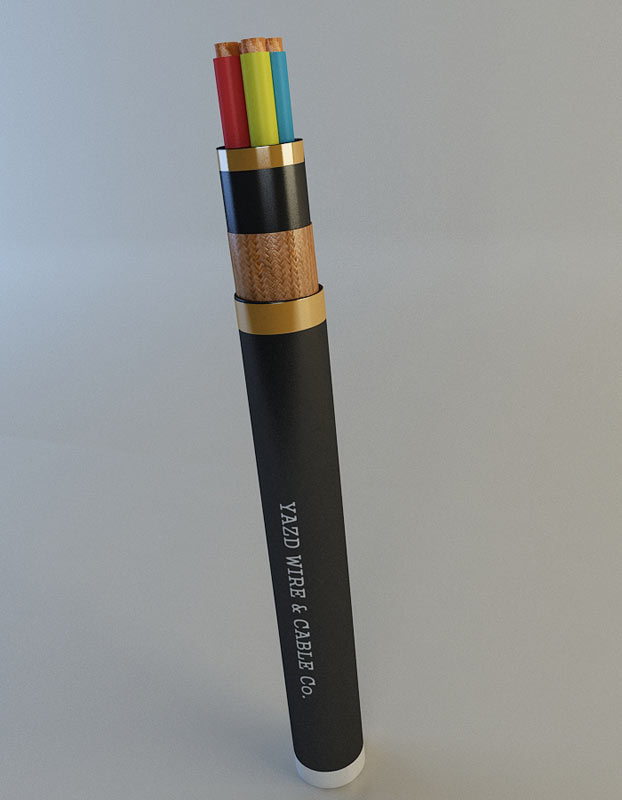

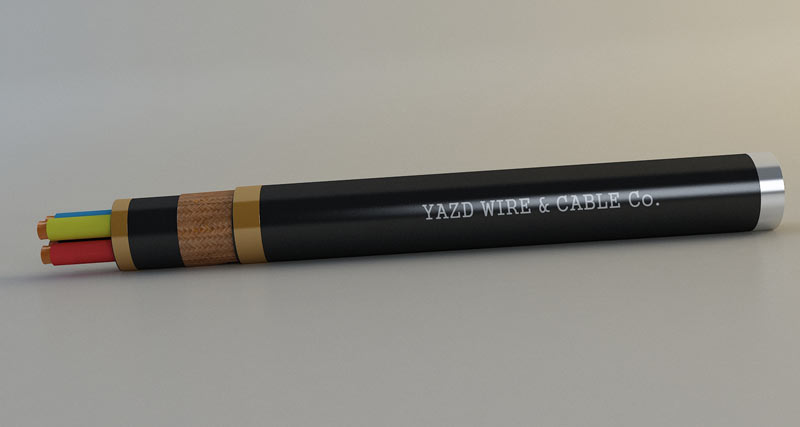

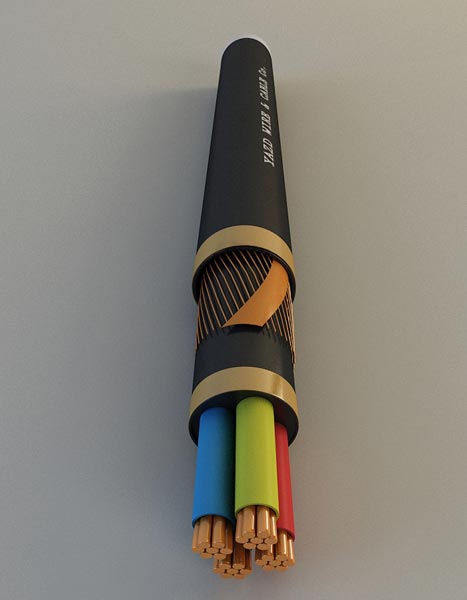

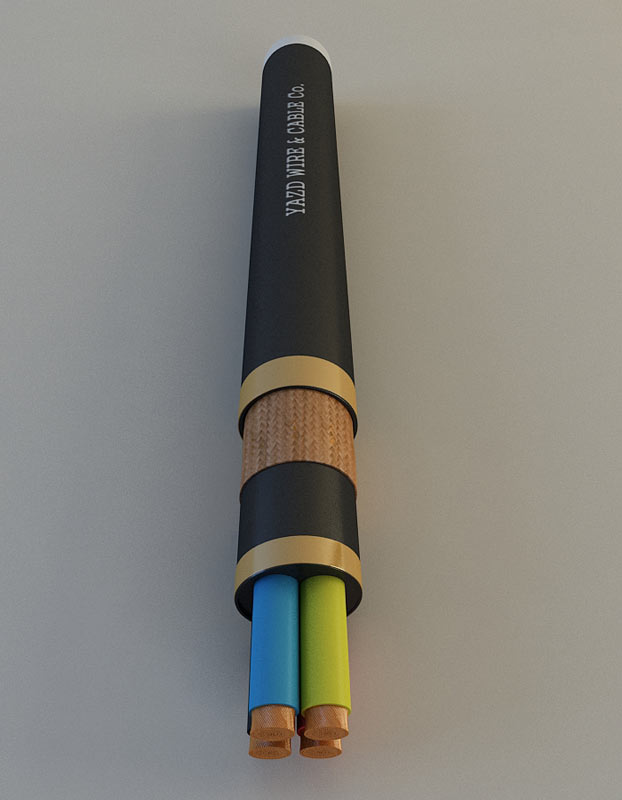

– حفاظ فلزی : سیم مسی کانسنتریک ، نوار مسی و یا ترکیبی از سیم و نوار مسی ، شیلد بافته شده مسی
-روکش نهایی : PVC یا PE
*سایر مشخصات قابل ارائه در این نوع محصول:
– مقاوم در برابر اشعه ماوراء بنفش (Ultra violet (UV) resistant colored outer sheath)
– کم دود (Low smoke and fume (LSF))
– هالوژن فری و تاخیر انداز شعله (Halogen free and flame retardant (HFFR))
– ضد روغن و هیدروکربن ها (Oil & hydrocarbon resistant)
-مقاوم در برابر جانوران موذی (Vermin proof)
*استاندارد ها: IEC60502-1,VDE0271,ISIRI3569-2
توجه : کابل های با ولتاژ ۱.۸/۳(۳.۶) KV حداقل یا یک پوشش فلزی مجزا برای هر رشته و یا یک پوشش کلی قابل تولید می باشند.
