ولتاژ های تخصیصی برای این نوع از کابل ها به شرح زیر می باشند :

U_۰/U(U_m)= ۳۰۰/۵۰۰(۶۰۰) – ۰.۶/۱(۱.۲) KV.

در تخصیص ولتاژ کابل ها نماد U0/U(U_m) با پارامتر های U_۰ و U و (U_m) نمایانگر :

U_۰ : ولتاژ اسمی میان هادی و زمین یا حفاظ فلزی در فرکانس صنعتی است .

U: ولتاژ اسمی میان هادی ها است .

U_m : بیشترین مقدار ولتاژ ( بالاترین ولتاژ شبکه ) است .

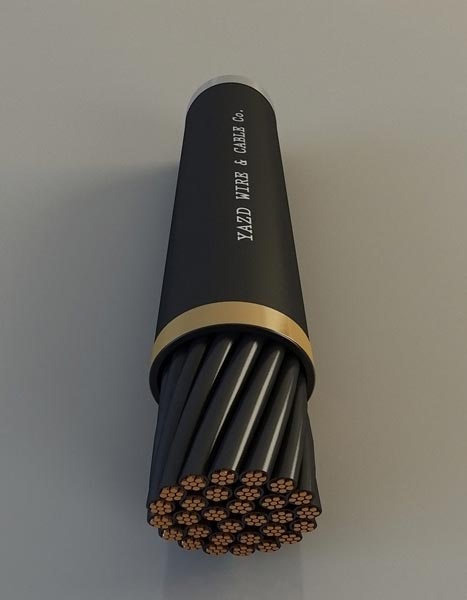

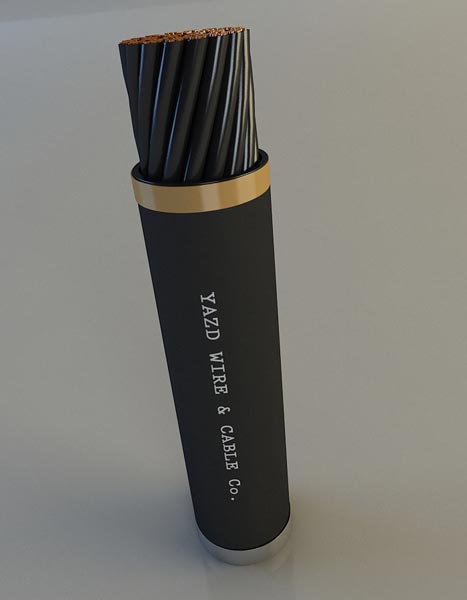

*جزئیات ساختمان کابل

– سطح مقطع هادی : تا ۱۰ میلیمتر مربع

-تعداد رشته : ۲ تا ۶۱ رشته

-جنس هادی : مس آنیل شده بدون اندود/ قلع اندود

-نوع هادی : تک لا ( کلاس ۱ ) ، نیمه افشان ( کلاس ۲) ، افشان ( کلاس ۵) / گرد

– عایق : پلی اتیلن کراسلینک شده (XLPE ) یا PVC

– پر کننده (فیلر)/ غلاف داخلی : PVC یا PE ( در صورت نیاز)

-روکش نهایی : PVC یا PE

*سایر مشخصات قابل ارائه در این نوع محصول:

– مقاوم در برابر اشعه ماوراء بنفش (Ultra violet (UV) resistant colored outer sheath)

– کم دود (Low smoke and fume (LSF))

– هالوژن فری و تاخیر انداز شعله (Halogen free and flame retardant (HFFR))

– ضد روغن و هیدروکربن ها (Oil & hydrocarbon resistant)

-مقاوم در برابر جانوران موذی (Vermin proof)

*استاندارد ها: IEC60502-1 , VDE0250 , IEC60227 , PAS 5308 , BS6500 , ISIRI3569-2 , ISIRI607(53)
